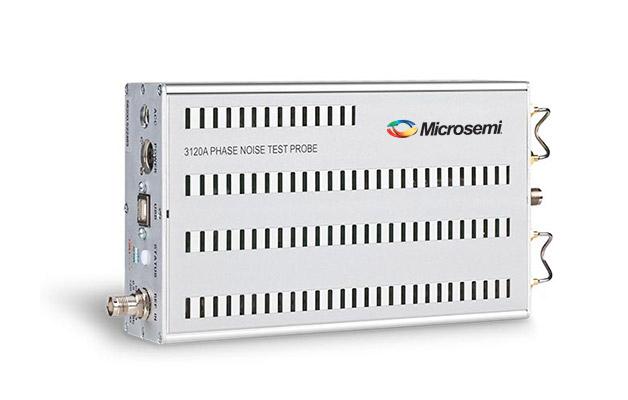

3120A Testovací sonda fázového šumu

3120A Testovací sonda fázového šumu

Ke stažení

Katalogový list/Datasheet 1 309 kb



3120A Testovací sonda fázového šumu

Snazší, přesnější a nízkonákladové měření v jednom zařízení

3120A umožňuje přesné měření fázového šumu a ADEV od 0,5 MHz až 30 MHz, který zahrnující celou řadu nejčastěji používaných referenčních frekvencí.3120A vyžaduje externí počítač, který bude použit s 3120A při měření fázového šumu. Navíc si zákazníci mohou zakoupit aktualizaci softwaru, pro AM šum, signální statistiky - HDEV, MDEV, TDEV a měření chvění. U 3120A lze nastavit testovací limity a používat jej jako čítač kmitočtu.

Kromě měření fázového šumu a Allanové odchylky má uživatel možnost upgradovat sondu, pro několik dalších měření, jako je HDEV, MDEV, TDEV.

Plně digitální architektura 3120A využívá pokročilé, vysoko rychlostí, nízko šumové analogově-digitální převodníky v architektuře, která nevyžaduje fázové smyčky pro měření. S 3120A zákazníci mohou provádět měření za nižší náklady než u jiných alternativních řešení.

Možnosti upgradu softwaru
Zákazníci mohou upgradovat software základního modelu na základě jeho potřeb. Zákazníkům budou poskytnuty licenční klíče dodané spolu s produktem.

Měření AM šumu
Tato volba umožňuje 3120A měření hluku AM spektra vstupního signálu. Výsledky jsou zobrazeny v dBc / Hz při offsetu od 1 Hz do 100 kHz, s typickým nástrojem šumu pod -165 dBc / Hz při 10 kHz (-160 dBc / Hz stanovených ukazatelů).

Statistky signálu - HDEV, TDEV, MDEV měření a chvění
 Tohle nastavení nabízí další statistiky pro pokročilou stabilitu sledování a charakterizaci. Patří k nim MDEV, HDEV a časový posun (TDEV) pro měření frekvenční stability, stejně jako chvění, zbytkovou FM a SSB nosné / hladiny šumu v uživatelem specifikovaných mezích integrace v měření fázového šumu .

Frekvenční čítač
Tohle nastavení přidá real-timeový graf absolutních měření frekvence ke grafu s rozdílem frekvence. Graf je průběžně aktualizován při průměrování od jedné sekundy do 1000 sekund.

Mask test
Nastavení Mask Test je volbou pro optimalizaci výkonu a výrobní zkoušky. S touto volbou se měří pomocí 3120A uživatelem definovaných limitních linek pro fázový šum, AM šum, Allanova odchylka a další typy grafů.

¨









Klíčové vlastnosti

Měření jsou velmi snadné, bez pre-kalibrace či konfigurace
     Přesné výsledky jsou uvedeny během několika sekund měření
     Vstupní signální nosná může být charakterizována mnohem přesněji na méně než 100 fs (5 MHz nosič, 1 Hz až 100 kHz)
     Allanova odchylka se měří paralelně s fázovým šumem
     Snadné použití 3120A na platformě Windows , který je součástí dodávky
     Zahrnuje digitální I / O rozšiřující port a nezávislý přístup k vstupním ADC
     SFDR stanoveno při -100 dBc, typicky -130 dBc <<
     Základní model (HW Kit) - fázový šum a Allanova odchylka
     Možnosti upgradu
         AM Noise licence
         Signálová statistika (mdev, polygr, TDEV, Jitter) Licence pro zkušební software
