Vector Network Analyzer Bode 100

Vector Network Analyzer Bode 100



  • Řešení pro měřicí úlohy od 1 Hz do 50 MHz
  • 3 zařízení v jednom přístroji


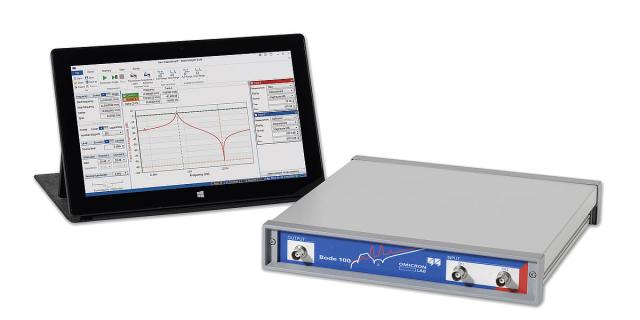

Bode 100

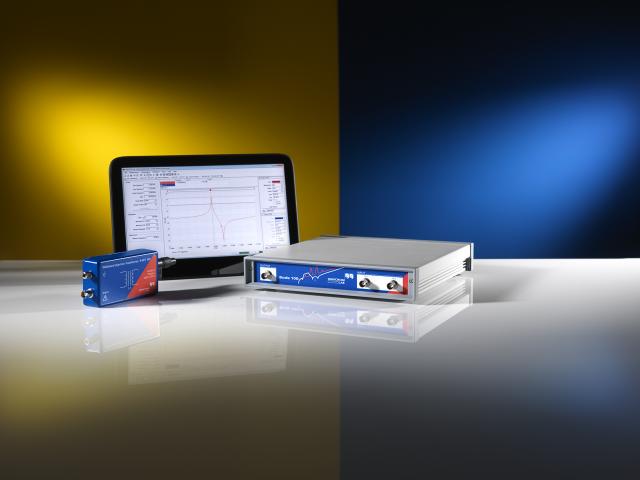

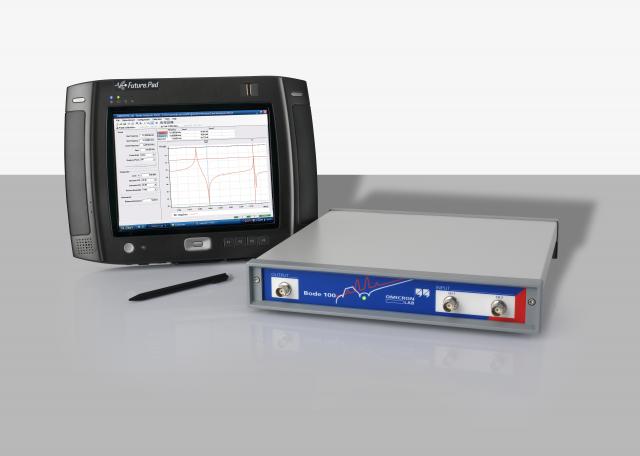

Bode 100 je unikátní měřicí přístroj, skládající se z hardware a software. Velmi kvalitní hardwarová základna zajišťuje přesné výsledky měření v celém širokém frekvenčním pásmu od 1 Hz do 40 MHz. Přenositelnost a kompaktní provedení umožňuje provádět měření kdekoliv. Díky univerzálnosti konstrukce systému, Bode 100 jsou vlastně 3 přístroje v jednom:



1. Vektor Network Analyzátor

Funkce "vektor network analyzer" Bode 100 umožňuje měřit:

  • rozmítání S-parametrů v 50Ω obvodu
  • činitel odrazu a ztráty odrazem
  • průchozí ztráty filtrů
  • průběh skupinového zpoždění
  • vliv zakončování na zesilovače

2. Analyzátor kmitočtové odezvy

Bode 100 slouží jako měřič zesílení/fáze a je ideálně vhodný pro měření:

  • přenosové funkce elektronických obvodů
  • stabilita řídicích systémů jako např. DC/DC převodníky
  • poměr potlačení napájení (PSRR) resp. audio citlivost

3. Impedanční analyzátor

Bode 100 nabízí širokou škálu měření impedancí pro snadnou analýzu:

  • elektromagnetické zařízení jako jsou transformátory a induktory
  • kondenzátory a jejich parazitní vlastnosti
  • ultrazvukové a piezo elektrické součástky nebo systémy
  • kvalitní Q-obvody jako jsou křemíkové krystaly a oscilátory
  • vstupní a výstupní impedance elektronických obvodů



Váš zisk při pořízení Bode 100:

  • jedno zařízení pro více aplikací
  • přesné výsledky měření
  • jednoduché nastavené
  • rychlý výsledek
  • lehké zpracování dat



Bode Analyzer Suite (SW)

Uživatel může plně ovládat Bode 100 pomocí Bode Analyzer Suite (BAS) Software. BAS je jednoduchý pro obsluhu, vybaven intuitivním uživatelským prostředím a je dodáván spolu s Bode 100. Uživateli umožňuje ovládat Bode 100 hardware z vašeho počítače s instalovaným Windows. BAS pomůže uživateli rychle měřit a analyzovat testované zařízení. A navíc, nabízí skvělé funkce pro dokumentaci a sdílení naměřených výsledků.

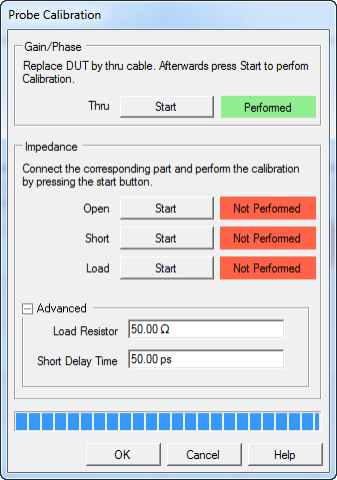

Měření

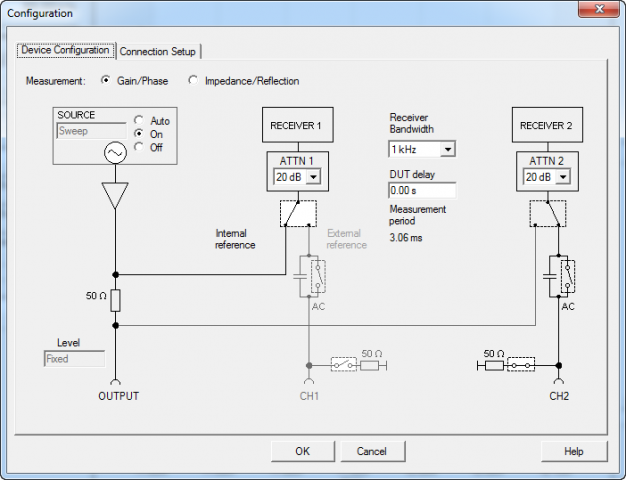

Předdefinované měřicí režimy umožní uživateli snadno přepínat mezi odlišnými způsoby měření a zajistí, že hardware je vždy korektně přednastaven.

Analýza

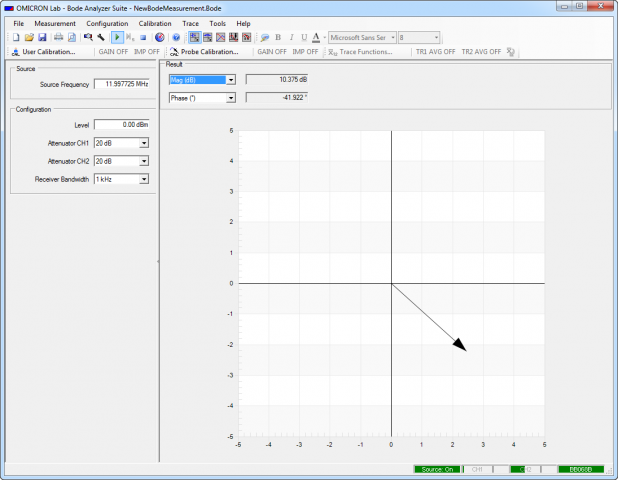

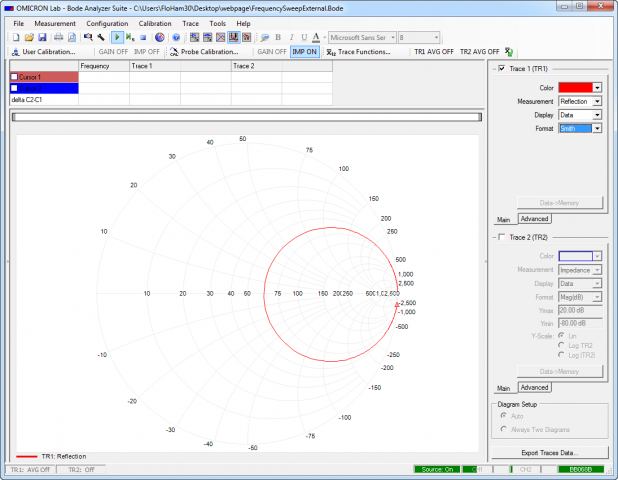

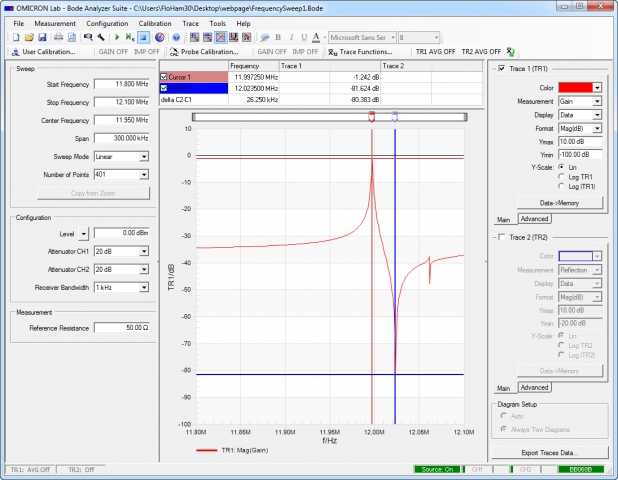

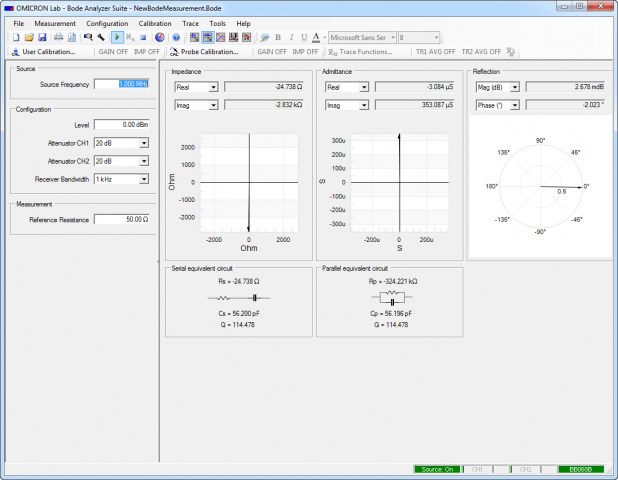

Pro porozumění a optimalizaci testovanému systému nabízí BAS širokou škálu formátů vykreslení jako Smith, Polar, Nyquist a Bode. Můžete extrahovat všechny požadované výsledky a parametry z měření použitím široké škály analytických funkcí.

Dokumentace

BAS umožňuje jednoduše extrahovat výsledky měření pro dokumentaci. Uživatel může sdílet a archivovat výsledky pomocí:

  • kopírování/vložení výsledků, grafů a nastavení do svých dokumentů

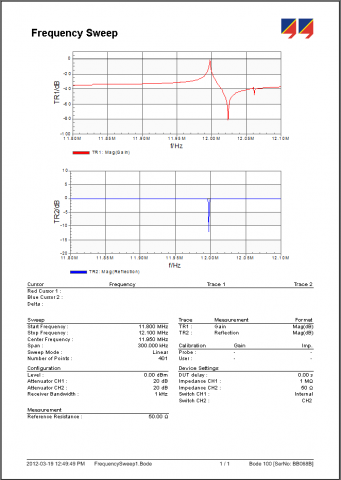

  • vytváření a tisk reportů a zpráv obsahující všechna měřená data a nastavení přístroje
  • ukládání celých měření zahrnující nastavení přístroje do *.bodex soborů, které mohou být zobrazeny na každém PC s instalovaným Bode Analyzer Suite

Integrace a Automatizace

Jednoduše automatizujte svá měření řízením Bode 100 přes rozhranní pro automatizaci použitím:

  • ovladač shodný s OLE jako je VBA (např. Excel®), Matlab®, LabVIEW, ...
  • programovacími jazyky jako Visual Basic®, C#®, C++ nebo jiný COM+ kompatibilní systém/jazyk


Doplňující příslušenství

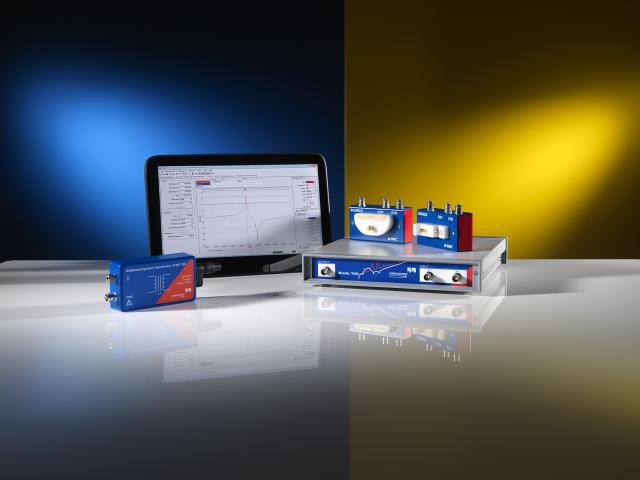

B-WIT 100 - širokopásmový injekční transformátor pro signálový impuls do řídicí smyčky
B-SMC - impedanční testovací přípravek pro povrchově montované součástky
B-WIC - impedanční testovací přípravek pro klasické součástky s nožičkami (through-hole type)
