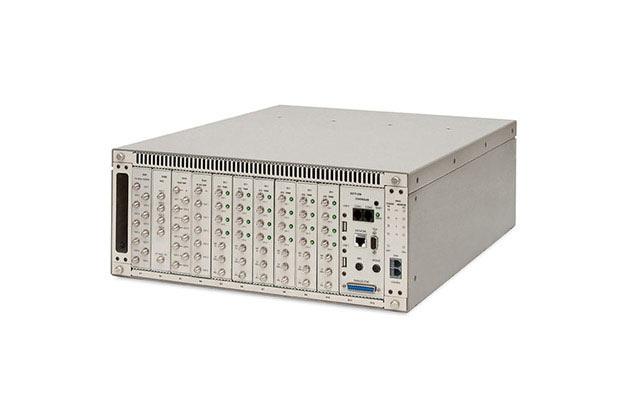

Vícekanálový měřící systém

Vícekanálový systém nabízí flexibilitu, spolehlivost a přesnost v plném produkčním prostředí.
TSC MM poskytuje nákladově efektivní měření fázového rozdílu mezi více signály vln RF.

TSC MMS je měřicí systém určený k měření fázového rozdílu mezi RF signálem z hodin testovaného a referenčního RF signálu, které platí pro měřené kanály, na čtyř-kanálovém modulu. TSC MMS vzorkuje všechny vstupy každou sekundu a vypočítá fázový rozdíl vzhledem k 32 MHz internímu oscilátoru. Systém může být nakonfigurován tak, aby měřil až tři různé frekvence současně, s frekvenčním rozsahem od jednoho do 20 MHz.

Flexibilní systém měření
Určená k rozšíření základní konfigurace čtyř signálových vstupů do plné 28 v jedné šasi, TSC MMS vzorkuje všechny vstupy každou sekundu a vypočítá fázový rozdíl vzhledem k 32 MHz internímu oscilátoru.

Více frekvenčních vstupů
TSC MMS může být nakonfigurován tak, aby měřil až tři různé frekvence současně s frekvenčním rozsahem od jednoho do 20 MHz.

Modulární rozšiřitelnost
Se základním systémem určeným pro montáž do 19palcové skříně je rozšíření kapacity velmi snadné. Zákazníci mohou zvýšit počet dalších vstupů pouhým přidáním dalšího standardního modulu který má k dispozici 4 vstupy.

Systém správy databáze pro ukládání a vyhledávání
Výkonná relační databáze Symmetricomu umožňuje ukládání a rychlé načítání dat z ODBC / SQL rozhraní.

Klíčové vlastnosti

     Flexibilita: TSC MMS - lze měřit až 28 RF signálových vstupů v jedné šasi
     Více frekvenční vstupy : zvládne až tři různé frekvence s osmi vstupy
     Vysoké Rozlišení: méně než 100 femtosekund
     Nízká úroveň šumu: méně než 5,0 x 10-13 Allanové odchylky při 5 MHz (1 sekunda)
     Standardní 19-palcová racková šase
     Modulární konstrukce pro snadnou expanzi
     Nákladově efektivní design umožňuje přidávání vstupů
     Spolehlivost: síťové hlášení poruch a dva chladicí ventilátory
     Grafické uživatelské rozhraní  je dostupné přes ethernetové připojení k PC
