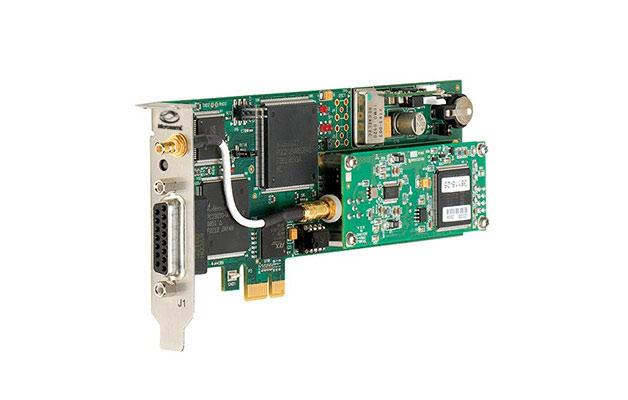

bc637PCIe (GPS)

PCI Expresní časový a frekvenční procesor pomocí GPS

 bc637PCIe je PCI Expresní časový modul od Symmetricom poskytující bezkonkurenčně přesný čas a  frekvenci na hostitelském počítači a periferních systémech. Čas je obvykle získaný ze signálů GPS nebo časového kódu jako IRIG B.

Extremně přesný čas je získaný ze systému GPS satelitu nebo z časových signálů  poskytnutých v hostitelském počítači. GPS synchronizace poskytuje 170 nanosekund RMS přesný čas UTC (USNO) a umožňuje bc637PCIe ideální synchronizaci jednoho nebo více počítačů na přesný čas na UTC.

Integrace modulu je snadno usnadněna pomocí standardních ovladačů pro Windows, Linux a Solaris, které jsou součástí modulu.

Generování rozsáhlého časového kódu a překladů je podporováno. Generátor produkuje buď IRIG A, B, G, E, IEEE 1344, NASA 36, 2137 XR3 nebo amplitudovou modulaci (AM) a DC úrovňové (DCLS) formáty. Překladatel čte a může být použit k ukáznění 10 MHz oscilátoru buď na AM nebo DCLS formátu IRIG A, B, C, E, IEEE 1344, NASA 36, 2137 XR3  časových kódů.

Modul má také nejmodernější úroveň techniky DDS frekvence syntetizátoru schopný 0.0000001 PPS 100 MPPS. Snímač tří časových událostí poskytuje prostředky blokující čas vnějších událostí. Hlavním rysem bc635PCIe je schopnost generovat přerušení na sběrnici PCI v programovatelných sazeb. Tato přerušení můžou být použita k synchronizaci aplikací na hostitelském počítači, stejně jako signál určité události.

Klíčové vlastnosti

• GPS synchronizované spřesností na 170 nanosekund RMS v UTC
• IRIG A, B, G, E, IEEE 1344, NASA 36, XR3 a 2137 vstupy a výstupy časoveho kódu
• Současné AM a DCLS vstupy a výstupy časového kódu
• 100 nanosekundové hodiny v rozlišení časových žádostí
• Programovatelné << 1 PPS 100 MPPS DDS hodnotící syntezátor výkonu / přerušení
• 1, 5 nebo 10 MPPS hodnotící výkon generátoru
• 1 PPS a 10 MHz vstupy
• Tři (3) externí časové snímání událostí / Přerušení
• Programovatelný čas porovnávající výstup / Přerušení
• Nulová čekací doba čtení
• zálohovaná baterií, hodiny reálného času (RTC)
• Nízký profil PCI Express Form Factor
• Linux, Solaris a Windows Software Ovladače / SDK zdarma
• Vynikající uživatelské rozhraní a dokumentace
• Volitelný upgrade OCXO

 HLAVNÍ VÝHODY

• Mikrosekundová doba k hostitelskému počítači aplikace
• Snadná integrace usnadněno součástí Windows, Linux a Solaris SDK a ovladače
• Extrémně rychlý čas čtení
• Programovatelný čas a frekvence, funkce pro rychlé přizpůsobení pro specifické aplikace
• Široká škála časových kódů usnadňující integrace do stávajících systémů
• Speciální a citlivá technická podpora na pomoc při integraci karty PCIe
• Velmi dobře zdokumentován pro snadné a rychlé systémové integrace
