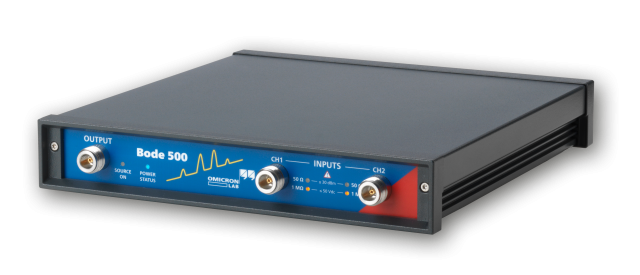

Vector Network Analyzer - Bode 500

Bode 500 je nejvýkonnější analyzátor od OMICRON Lab. Jeho široký frekvenční rozsah umožňuje přesná měření od 10 mHz* do 450 MHz.

Bode 500 nabízí vysokou linearitu a dynamický rozsah > 120 dB, což umožňuje přesnou analýzu vektorové sítě, analýzu frekvenční odezvy a měření impedance. Přepínatelné vstupy poskytují 50 Ω útlum a nastavení vysoké impedance se střídavě vázaným proudem 1 MΩ pro měření na aktivních systémech a použití s externími sondami.

S dynamickým rozsahem 66 dB na výstupu a maximální úrovní výkonu 16 dBm nabízí analyzátor dostatečný injektovaný signálový výkon pro měření zesílení smyčky a výstupní impedance na spínacích měničích a napájecích obvodech (PDN). Díky těmto schopnostem je Bode 500 preferovaným přístrojem pro ověřování integrity napájení a měření stability smyčky.

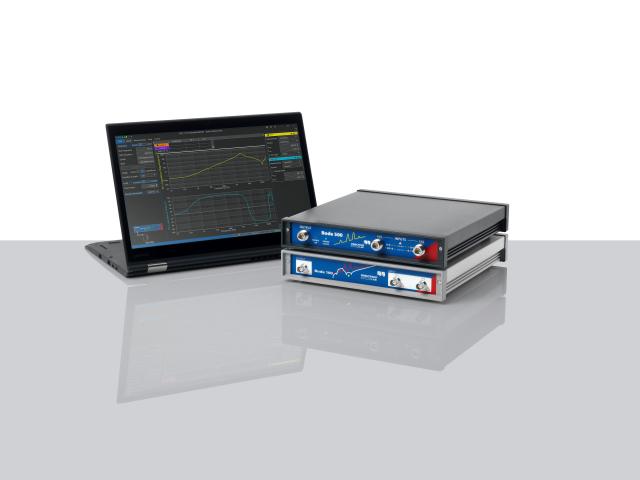

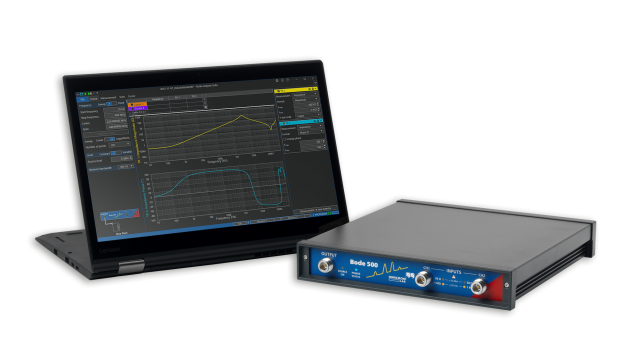

Bode 500 je tichý přenosný přístroj bez ventilátoru, který lze napájet pomocí Ethernetu (PoE), USB (USB-PD) nebo standardního napájecího zdroje. Analyzátor nabízí USB-C a ethernetové rozhraní pro připojení k síti nebo k obládacímu počítači. Při použití s výkonným Bode Analyzer Suite nabízí Bode 500 stejnou uživatelskou zkušenost a snadné použití jako populární Bode 100.

Kromě SW Bode Analyzer Suite lze Bode 500 ovládat přímo pomocí příkazů SCPI, což umožňuje samostatná, na platformě nezávislá automatizovaná měření (výrobní a testovací linky)

*...aktuálně 1 Hz, rozšíření v budoucích verzích softwaru.
