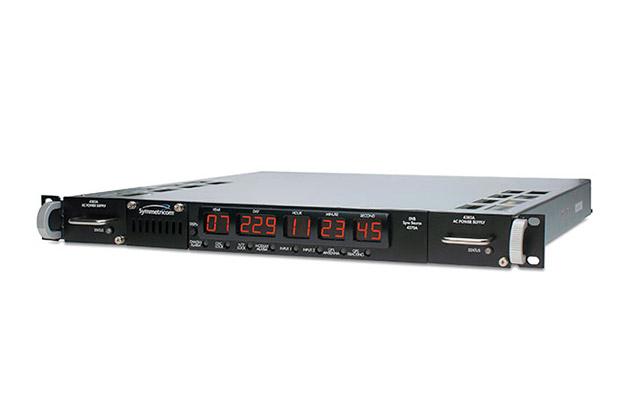

4370A DVB Sync Source

Poskytuje vysoce přesné měření času a nízký fázový šum

Stejně jako provozovatelé vysílání nyní digitalizují, pronikavě distribuovaná synchronizace je hlavní provozní požadavek jednofrekvenční sítě, která nabízí digitální vysílání. Symmetricom 4370A DVB Sync Source zajišťuje, že všechny stanice v síti dosáhnout velmi spolehlivé a přesné synchronizace.

4370A DVB Sync Source je flexibilní časovací systém určený pro jednofrekvenční sítě SFN () Synchronizace pro DVB / DAB aplikace.4370A umožňuje DVB-T a DVB-H sítím být rozmístěny přes nejrůznější krajiny poskytováním přístupu k nízkonákladovému?, spolehlivě přesnému času a frekvencím referenčních signálů v různých formátech, které zajišťují robustní a spolehlivou síť.

Redundance a spolehlivost

4370A získává referenční časové signály z GPS, optických vláken a E1 vstupů a převádí je na generované výstupní signály. V případě ztráty GPS, 4370A automaticky přepne na zámky pomocného optického vlákna nebo 2 MHz, 2Mbit/sec vstupu pro průběžné poskytování výstupů, které jsou navázány na primární referenční hodiny.4370As mohou být propojeny pomocí volitelného optického vysílače na vstupu, poskytnout dvojitý redundantní systém bez jediného bodu selhání, který umožňuje maximální spolehlivosti systému . Všechny 4370A výstupy jsou k dispozici na za provozu rychle výměnitelných modulech, takže každý z nich může být odstraněn v případě potřeby, být přidán bez nutnosti vypínání sítě.

Elektrická redundance rychle vyměnitelného AC nebo DC napájecího zdroje

Standardní 4370A je konfigurován s AC / DC rychle výměnných napájením, (1) 10MHz rychle výměný a výstupní modul (1) 1PPS rychle výměný výstupní modul poskytuje celkem (4) a 10 MHz (4) 1PPS výstupy. Pokud jsou nutné další výstupy, může 4370A 1U šase podporovat až šest modulů, rychle výměného výstupu, který bude poskytovat celkem 24 výstupů do jedné 1U šase.

Vzdálená konfigurace and monitoring

 Chcete-li zajistit robustní síťový provoz, budou technici v provozním síťovém centru potřebovat vidět celou síť kdekoliv pro splnění podmínky "out-of-spec" , aby mohli přijmout okamžitá opatření.4370A má grafické uživatelské rozhraní a je možné na dálku konfigurovat a monitorovat pomocí SNMP. MIB definice lze získat z webového serveru  DVB Sync Source.

Robustnost

Robustní DVB synchronizace (vysoká spolehlivost + vysoká přesnost) vyzývá klíčové atributy v načasování SFN .4370A DVB synchronizuhe zdrojové adresy každou z těchto klíčových atributů v rámci základní architektury a volitelných modulů.

Vysoce přesné časomíry

Přímý vstup z GPS 4370A obsahuje <50 ns přesnost UTC (Coordinated Universal Time - mezinárodní standard). To znamená udržování na nižší úrovni milisekund rozteč mezi bity projíždějící vzduchem - takže bitové ozvěny nejsou v rozporu samy se sebou.

Nízko fázový šum

Načasování zdroje použitého pro generování signálu na kanálu může přispět k šumu, který může zasahovat do čistého příjmu informací. Nízký fázový šum v 4370A snižuje tuhle pravděpodobnost.

Volitelná redundance

Plánovači by měli brát v úvahu co se stane, když je příjem GPS ztracen. 4370A má OCXO nebo rubidiový interní oscilátor, který funguje jako pozůstatek hodin, které sledují GPS a udržují přesnost, pokud je příjem ztracen - alespoň na jeden den nebo déle, by provozovatelé měli rozhodnout pro ochranu proti výpadkům ve větší délce.

Klíčové vlastnosti

  • 12-kanálový GPS přijímač
  • <50ns Přesnost v UTC
  • Flash paměť pro vzdálený upgrade
  • Modulární / Hot Swap design
  • Primární a sekundární referenční vstupy
  • Mnohonásobné 10MHz výstupy
  • Mnohonásobné 1PPS výstupy
  • Dvojité rychle vyměnitelné napájení
  • Nízký fázový šum
  • SNMP pro konfiguraci a monitorování
  • V souladu s RoHS
  • Výstupní Squelching???
  • Relé alarm

Volitelné vlastnosti

  • OCXO nebo rubidiový interní oscilátor
  • 2 MHz a 2 Mbit / s výstupy
  • 2 MHz a 2 Mbit / s vstupy
  • Redundantní konfigurace šase
  • Dva redundantní GPS přijímače v jednom šasi
  • NTP
