Etalonová SPRT kapsle AM1968

Etalonová SPRT kapsle AM1968

Ke stažení

Katalogový list/Datasheet 76 kb

Etalonová SPRT kapsle AM1968


Stručně:

  • Rtpw Drift < 1 mK po teplotním cyklu
  • Teplotní rozsah: -260 °C (13K) až 232 °C (505K)
  • Krátkodobá stabilita < 1 mK
  • Nominální Rtpw: 25 ohm při 0 °C

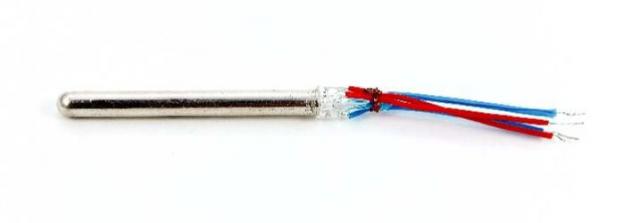

Etalonové SPRT platinové pouzdro/kapsle model AM1968 pokrývá teplotní rozsah od -260°C do 232 °C. Konstrukce kapsle definuje použití tohoto SPRT jako primárního etalonu pro kryogenní aplikace a pro aplikace s nedostatkem místa, případně v aplikacích, kde kondukce stonku je problémem u dlouhých SPRT. Snímací prvek snímače je vyroben z čistých platinových drátů s teplotním koeficientem 0.003925Ω/Ω/°C

Navinuté platinové dráty jsou uloženy bezdeformačním způsobem a uzavřené v platinové kapsli, utěsněné sklem. Speciální těsnící sklo má koeficient teplotní roztažnost, která je ve shodě s platinovými dráty pro zajištění, že kapsle SPRT je trvale utěsněna v celém teplotním rozsahu.

Unikátně navržená podpůrná struktura zajišťuje výtečnou rovnováhu mezi stabilitou, mechanickými a teplotními změnami. Toto provedení snímače dosahuje vysokou úroveň stability a opakovatelnosti výkonu a plně vyhovuje kriteriím ITS-90 pro refereční teploměry.

Parametry:

  • Teplotní rozsah: -260 °C až 232 °C
  • Dlouhodobý drift <0.003°C při TPW po 1 roce, <0.001°C typicky
  • Krátkodobá stabilita: 0.001°C při 0.01°C
  • Teplotní koeficient 0.003925 Ω/Ω/°C
  • W(Ga)>=1.11807
  • W(Hg)<=0.844235
  • Platinové pouzdro
